シンプル・ワンショット

4in x 4out 遠隔リレーコントローラー

遠隔地から「無電圧瞬時a接点」を叩くことができる装置です。
専用アプリを起動すると自動的に本機に接続。この際VPNやポート転送は要りません。
そしてアプリに配置されたボタンを押すと、この装置から「無電圧瞬時A接点」を接続されたエアコン、電動ゲートなどに送信され、これらの機器が動作します。
「瞬時リレー保持ユニット」と組み合わせることで、『常時接点』にすることもできます。

保障期間:
2年
価格  :
144,000円(税込)
製品概要
システム図
結線図
取り付け写真図

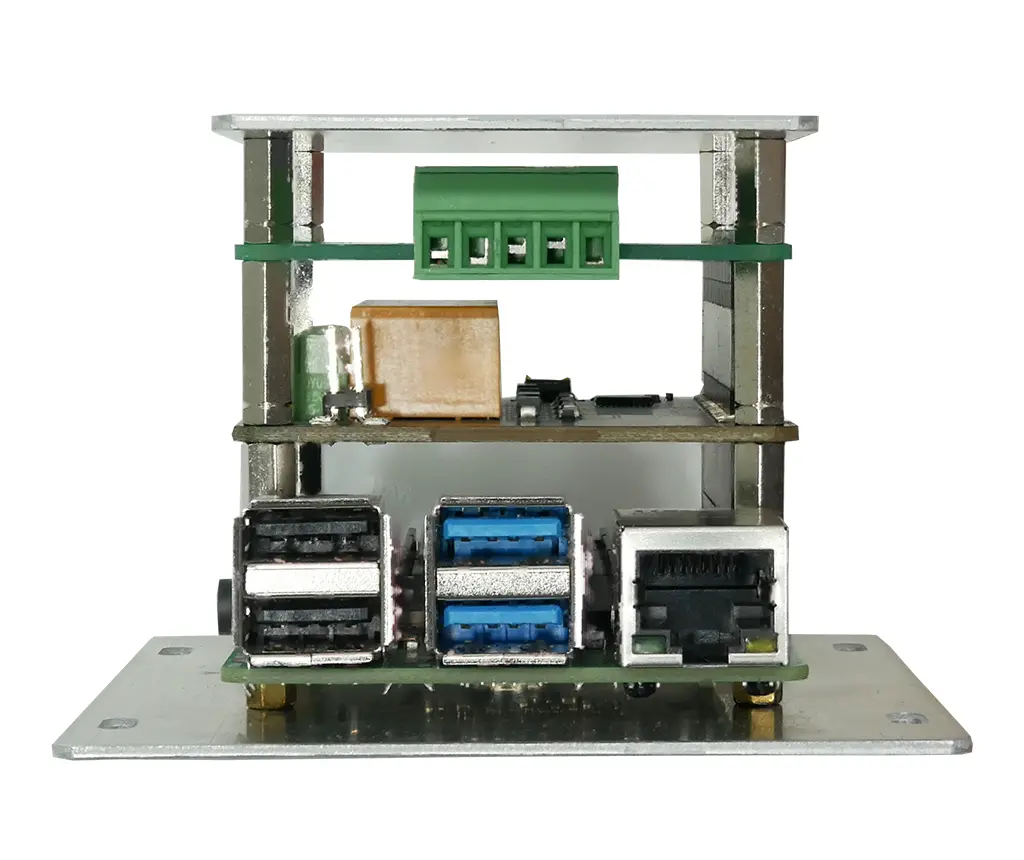

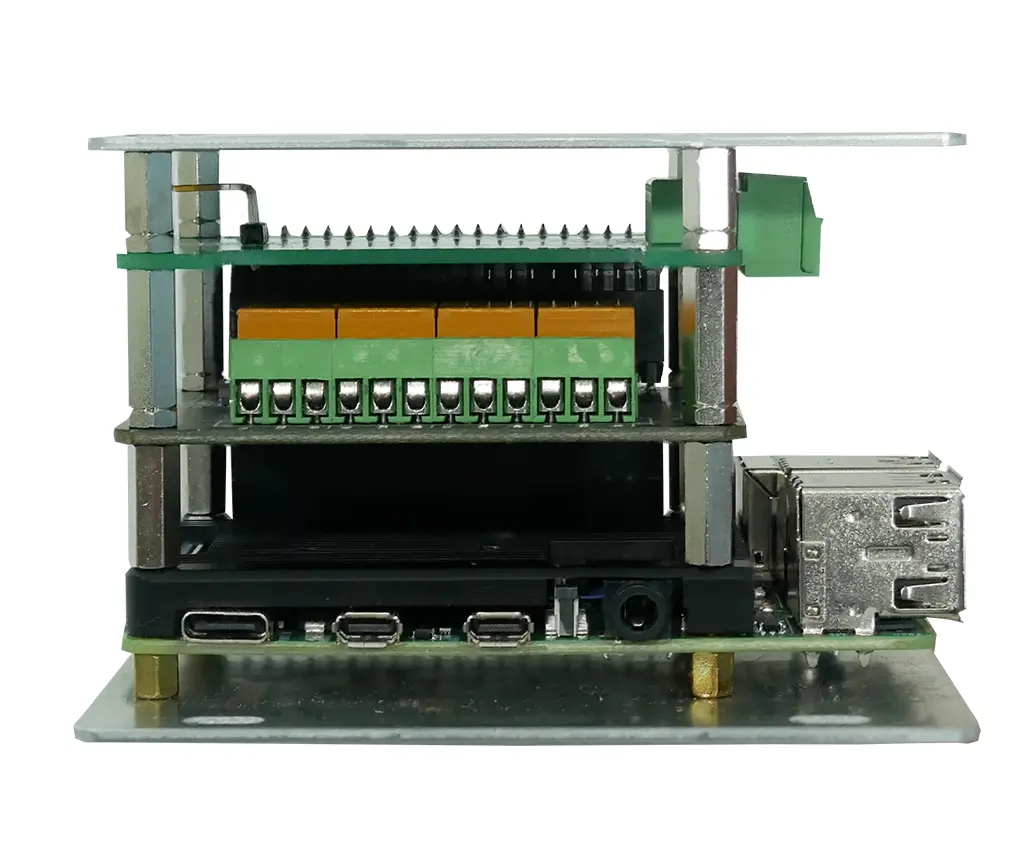

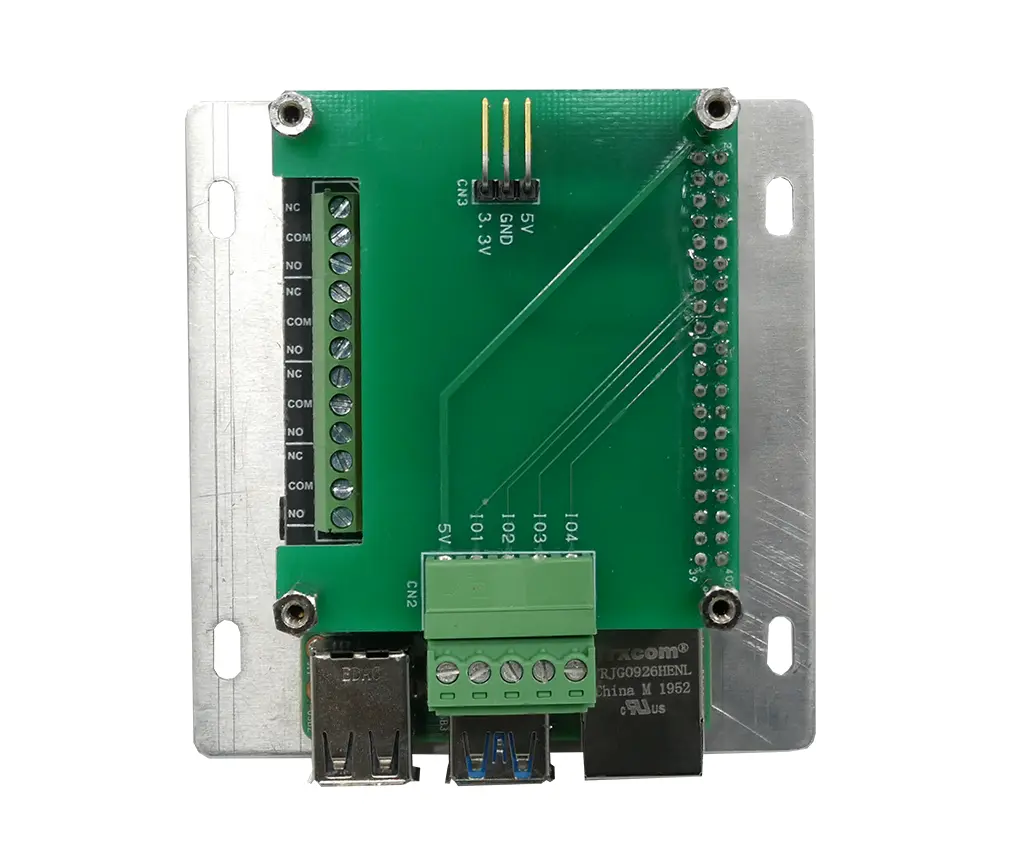

製品概要

【製品概要】
・オールインワン「4OUT x 4IN」 リレーコントローラー。
・LOS内蔵で、VPNやポート転送を使わずに遠隔地からもアクセス可能。
・出力:瞬時接点のみ (リレー容量:DC30Vx1A)
・入力:無電圧接点のみ。(短絡の間、iViewer4のアイコンを変化させるのに使います。)
・電動シャッター業務用エアコン、電気錠、給湯器、床暖房など、無電圧瞬時接点で動作する機器なら何でも操作可能。
・別売りの「瞬時リレー保持ユニット」と組み合わせることで、常時接点を制御することが可能です。

【システム動画】


■注意事項■
・本機の接点感知端子に、絶対に電圧を加えないで下さい。確実に故障します。
(この場合保証の対象にはなりません。)
・無電圧瞬時接点を対象の機器に送信することで、その機器がどういった動作をするかは各メーカーにお尋ね下さい。

システム図

エアコンと接続した例

本機から「無電圧瞬時A接点」を送信することで運転/停止。また運転中、その状態をiViewer4上で確認。

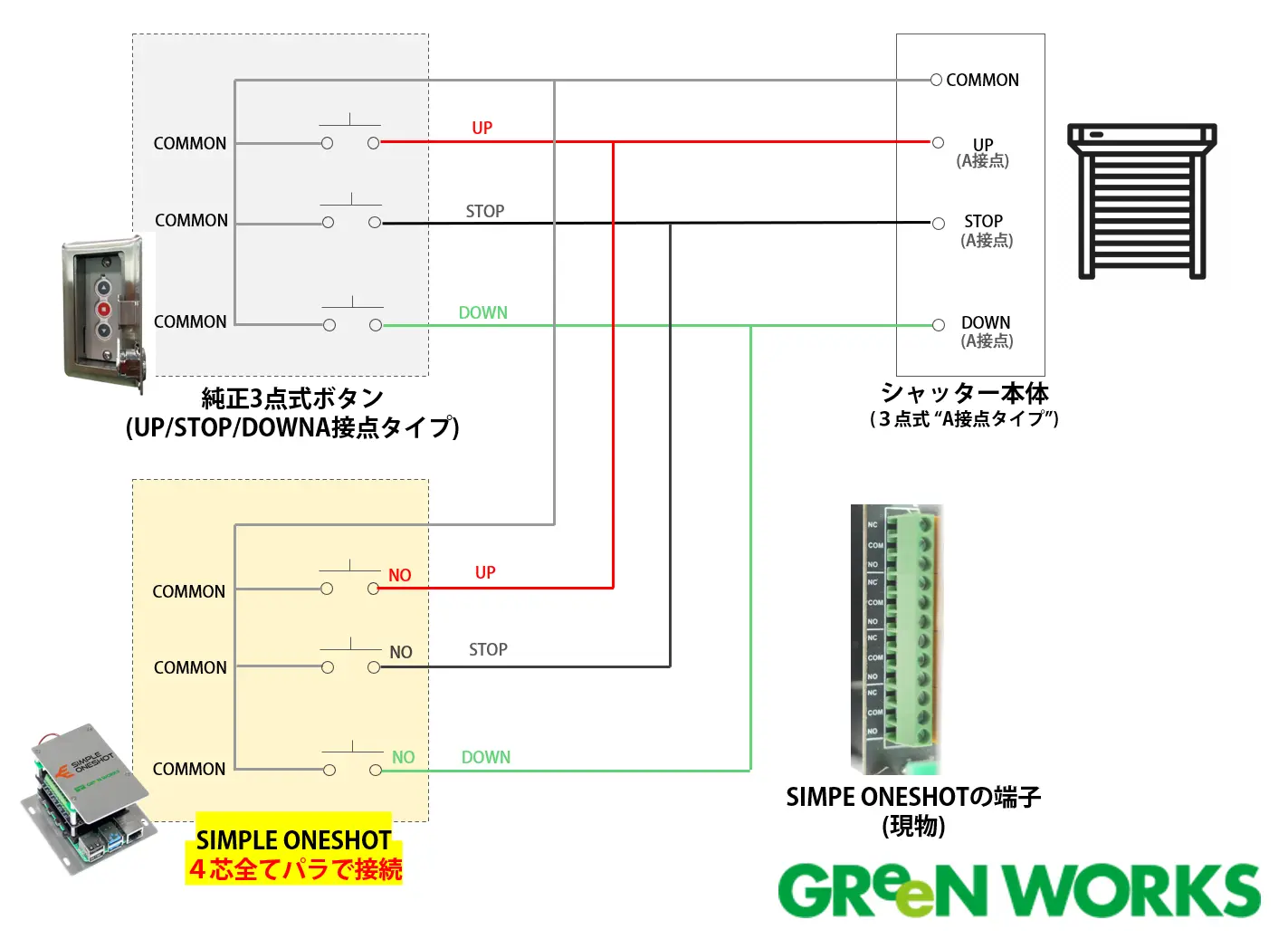

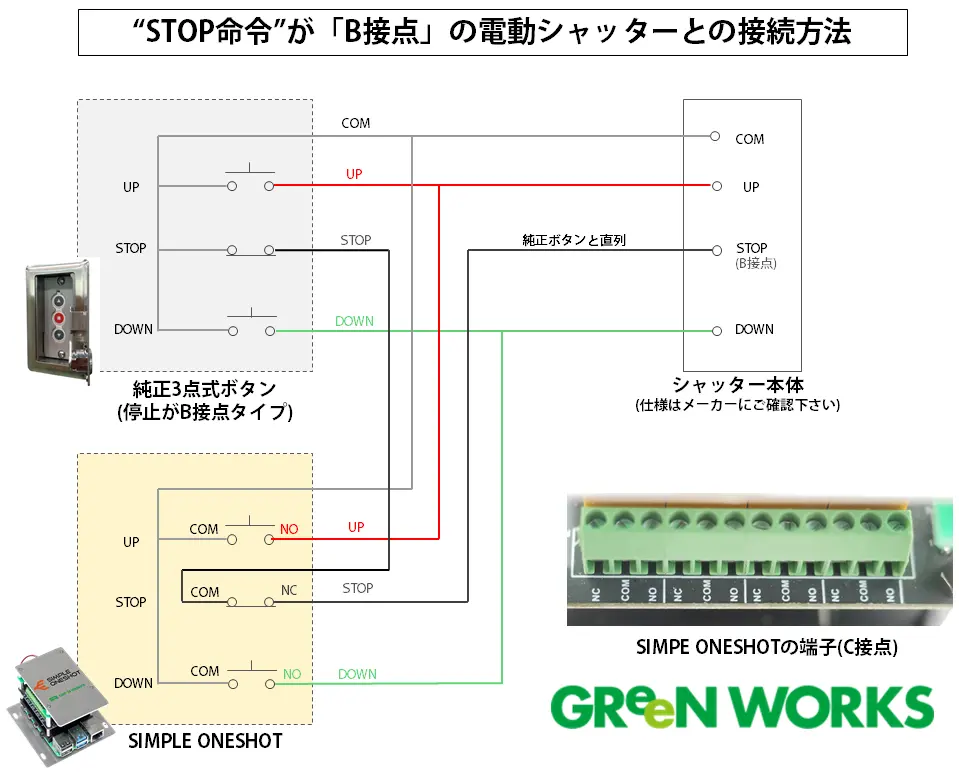

結線図

ピンアサイン

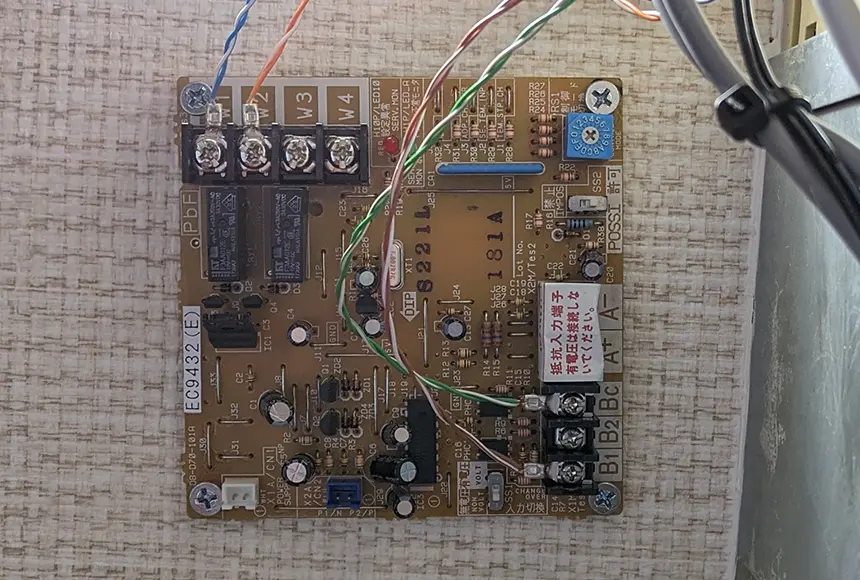

遠方制御アダプターと接続(1/3)

遠方制御アダプター側の写真です。B1-Bcが本機からのリレー信号(運転命令)。W1-W2がエアコンの状態信号です。

遠方制御アダプターと接続(2/3)

運転命令は遠方制御アダプターのB1-Bcと接続します。(遠方制御アダプターについての詳細は、エアコンメーカーにお尋ね下さい。)

遠方制御アダプターと接続(3/3)

「状態信号」は遠方制御アダプターのW1-W2と接続します。(遠方制御アダプターについての詳細は、エアコンメーカーにお尋ね下さい。)

動画で解説

取り付け写真

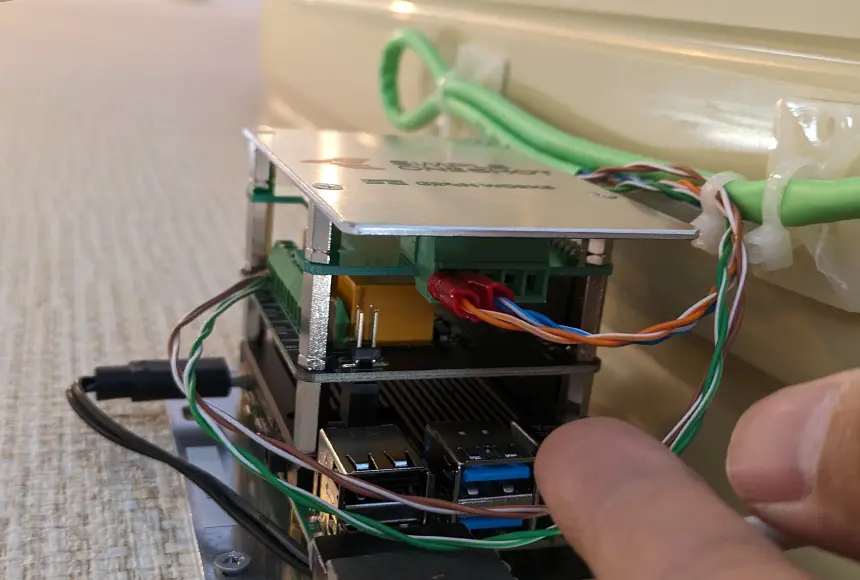

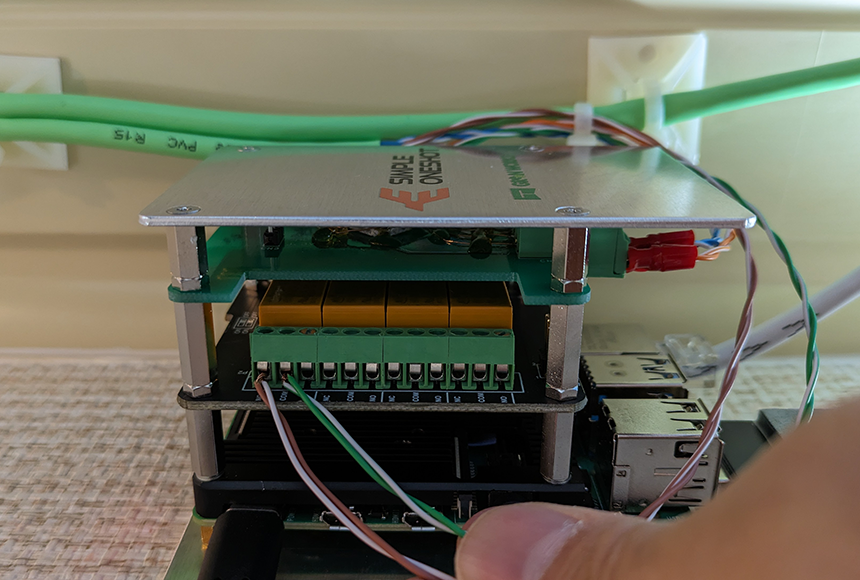

取付の様子です

文化シャッターのガレージシャッターを制御するのに導入したときの写真です。

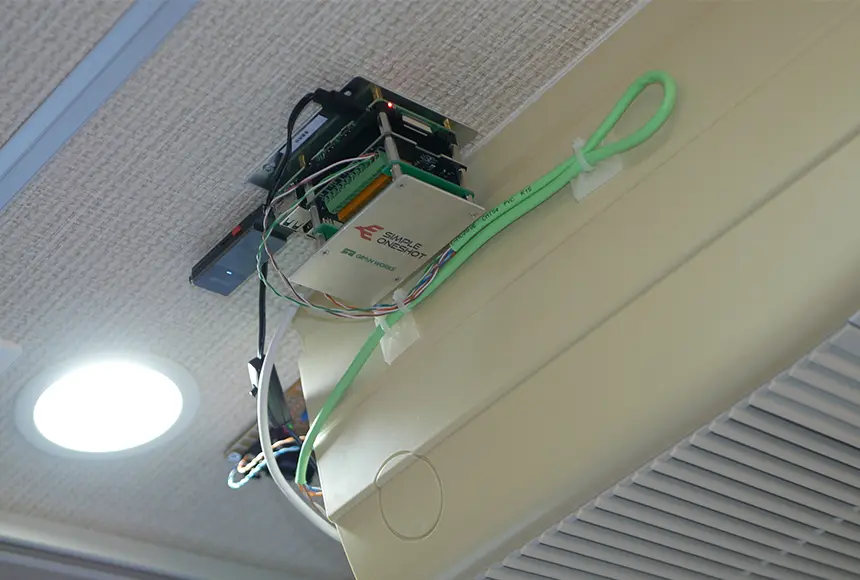

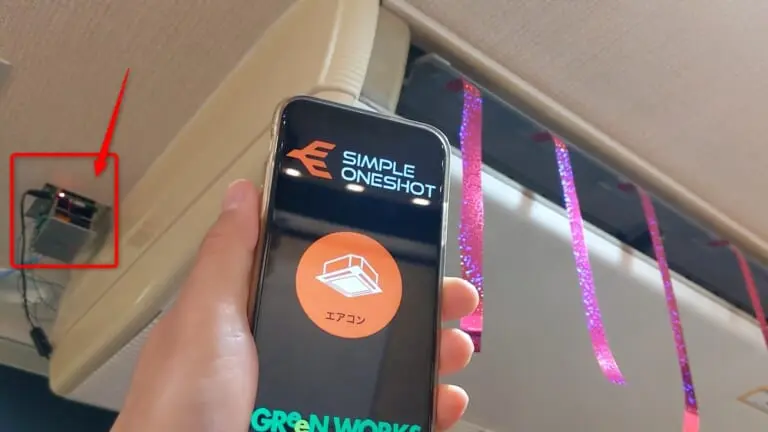

天井に取り付け

業務用エアコン操作においては、天井に取り付けると施工しやすいです。

天井に取り付け2

業務用エアコンの場合、遠方制御アダプターと接続します。
